Maschinenbau(Sondermaschinenbau / Demonstratoren / Prototypen)
Besondere Aufgaben erfordern auch außergewöhnliche Maschinen und Anlagen. Kunden kommen oft mit neuen Wünschen. Für uns kein Problem! Unsere Entwickler wirkten bisher an fast 100 patentierten Erfindungen mit. Fragen Sie also uns, bevor Sie ein scheinbar unlösbares Projekt zu den Akten legen wollen.
Wir bieten Ihnen von der Ideenfindung bis zur fertigen Maschine einschließlich Industriedesign und dem dazugehörigen Projektmanagement:
- Sondermaschinen für die Produktions- und Verfahrenstechnik
- Robotik & Handhabungstechnik
- Entwicklung und Bau von Prototypen und Demonstratoren
Technologien
- Sägen von Metallen (Hochgeschwindigkeit bei Al-Legierungen)
- Bohren (Mehrspindel-, Kraft- und Weggesteuert, spielfreie/vorgespannte Systeme, besondere Rundlauf- und Drehzahlanforderungen)
- Bördeln, Biegen, Kanten, Prägen, Pressen, Walzen, Profilformen, Ziehstrecken, Rollen, Grokieren, Fügewalzen
- Handhaben von Massen größer 50kg, Greifkinematiken, Kinematikknoten mit vielen Freiheitsgraden auf engem Raum, flexibles Greifen (FK-Gelenke)
- Last- und Kraftausgleich
- Schwerlast bis 5 to. zu handhabende Masse (RBG-Systeme)
- Mechanische Energiespeicher
- Werkzeugbau und Verfahren
Beispiele Maschinenbau
(Auszug, Darstellungsform aus patentschutzrechtlichen Gründen reduziert)

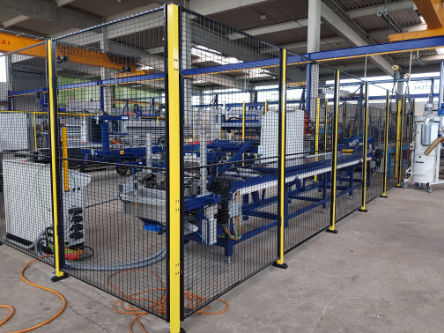

Vollautomatische Kopfkantanlage mit Beschriftungsstation – Vario Cut&Bend
Automatisches Profilschneiden und Kanten von Aluminium- und Stahl- Sidingelementen mit simultaner Qualitätsüberwachung (Laservermessung und Auswertung) und QR-Code-Beschriftung (Taktzeit: 35 s)

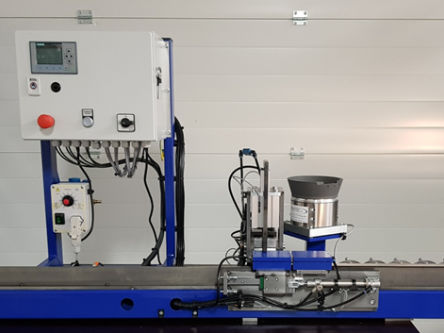

Stiftautomat
Vollautomatische Federstift-Applikation (Federstiftdurchmesser: 1 mm; Einpresskraft: 3 kN)

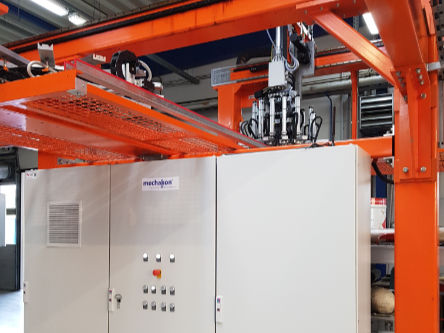

Servogestütztes Portalsystem
16 Servogestützte Verfahrachsen und umfangreiche Handlingssensorik im Heissbereich (bis 120°C)

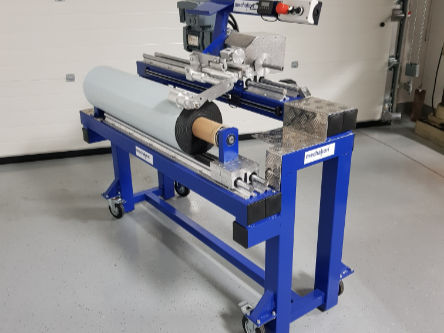

Präzissionsbutylschneidmaschine
Zuschneiden von Butylstreifen aus einem Rohling, Schnittgenauigkeit 0,1mm

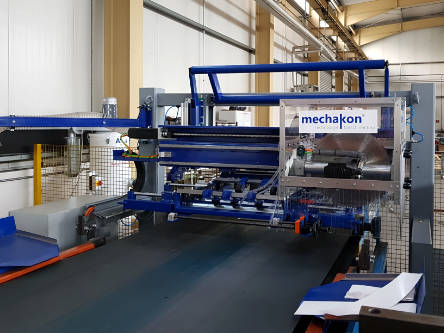

"Flying Saw" - Vollautomatische Hochgeschwindigkeitskreissäge für Aluminiumprofile
Synchrones Sägen in allen Winkeln (Gehrung); vollintegriert in Endlos- Rollformanlage,
Sägen ohne Positionierzeitverluste → Sägezeit bis zu 1s

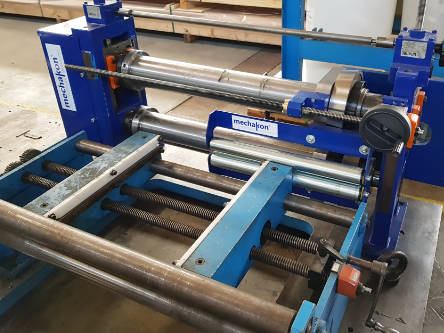

"Rollschere" Längsteil-Rollgerüst
Teilen von Aluminiumbändern; vollintegrierbar in Endlos- Rollformanlage

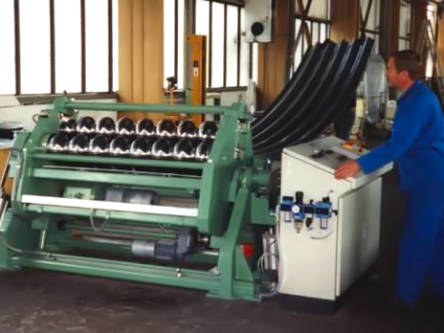

Dreiwalzenbiegemaschine mit schwenkbarer Hauptwalzeneinheit
Querwalzen zur Rollrichtung von Aluminium oder Stahlprofilen, Radien: 3000 mm - ∞, Bogenlängen bis 30 m

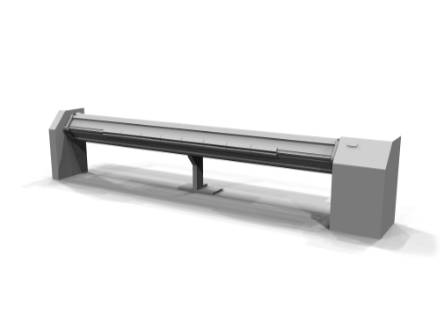

Vollautomatische Wechselseitige Schwenkbiegemaschine
Präzissionskantungen bis 2 mm Blechstärke, Kantungen ohne Umspannen in zwei Richtungen, 6 m max. Kantbreite

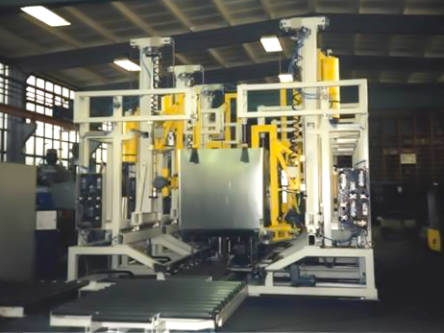

Vollautomatische Bördelanlage
Fügen- und Gas/Fluiddicht- Bördeln von Gefahrstoffbehältern in drei Stationen

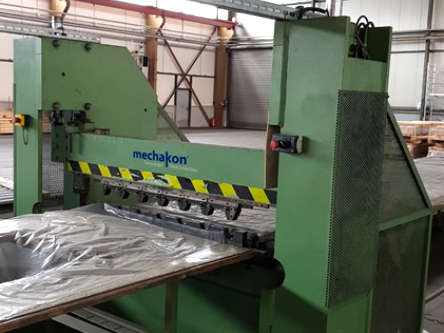

Teilautomatische Grokierpresse
Pressen mittels horizontal nivellierbaren Gesenkbalkens für kleine Profilradien in Roll- bzw. Walzrichtung

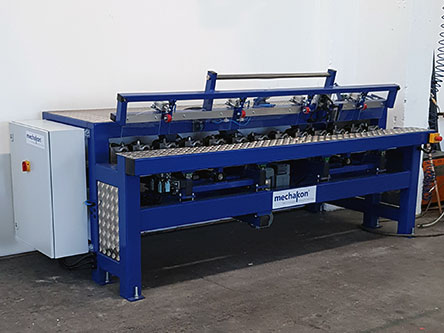

Präzissionsmehrspindel - Bohrsystem zum kaskadierbaren Bohren von Stahlprofilen
13 Bohrungen zeitgleich in 2 s, Abstände und Positionen frei wählbar, sehr hohe Genauigkeit (spielfreie Lagerungen, koax. Tol.: 5 ym)

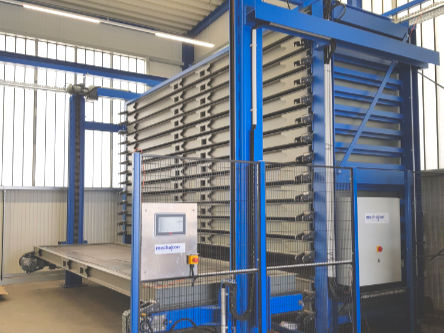

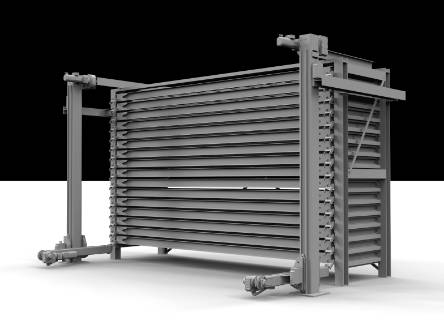

Schwerlastportalhubsystem (RBG) - Vollautomatisches Be- und Entladen eines Schwerlaststahlplattenlagers
Handlingsmassen 4.5 to., Achsgeschwindiglkeiten bis 0.5 m/s

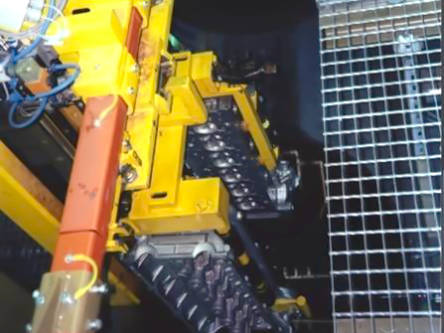

Vollautomatisches Handlingsystem - Programmierbarer Portalrobotor mit Flexo-Parallelgreifsystem
Handlingsmassen bis 50kg, Geschwindigkeiten bis 3m/s, Achslängen kundenspezifisch erweiterbar

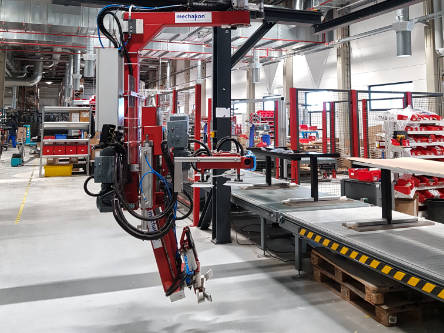

Teilautomatisches Handlings und Montagesystem – Servogestütztes Portalsystem
Handling von Massen bis 120kg, Impulsgesteuerte Achsunterstützung bei manuellem Verschiebevorgang

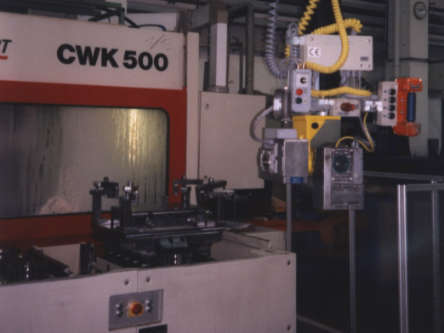

Servohydraulisches Handlingssystem
6-Achsen Stahlplatten-Handling bis 125 kg mit Sondermagnetgreifer

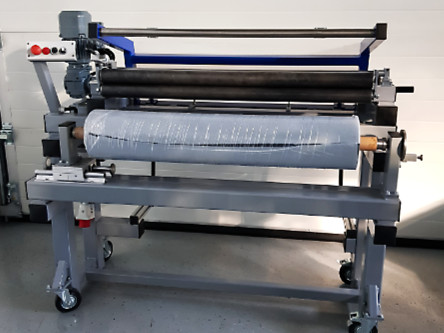

Präzissionsbutylschneidmaschine (Next Generation)
Gleichzeitiges Zuschneiden von Butylstreifen aus einem Rohling über die gesamte Rohlingbreite, Schnittgenauigkeit 0,1mm
